渗压计的用途及分类 如何选择合适的渗压计？

1.渗压计的用途

渗压计是测量构筑物内部渗透(孔隙)水压力的传感器，一般直接测得水压力（kPa），再根据液体压强公式可换算为水位。

渗压计应用非常广泛，可用于测量大坝坝体渗流压力、浸润线、绕坝渗流压力、坝基扬压力，尾矿库测压管水位、干孔深度，边坡、水渠河堤、隧洞渗透水位，水井、河流、渠道水位等等。

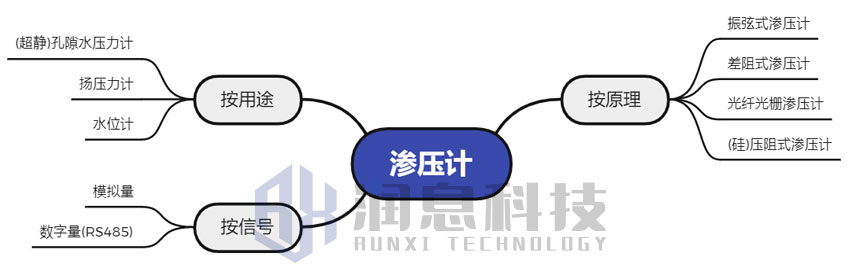

2.渗压计的类型

渗压计按测量原理可分为振弦式渗压计、差阻式渗压计、光纤光栅渗压计和压阻式渗压计；按用途又有许多别称，如测量超静孔隙水压力的“孔隙水压力计”、测量坝基扬压力的“扬压力计”、测量水井水渠水位的“水位计”等；按输出信号类型分为模拟量和数字量渗压计。振弦式、差阻式是模拟量，必须用专用的采集仪测量，光纤光栅的必须用解调仪测量，而压阻式分为4~20mA或电压的标准电量输出和RS485 MODBUS-RTU协议输出。

3.如何选择渗压计

首先，要选择合适的测量原理的渗压计，如果有招标要求，按要求选购即可。

如果没有明确要求，推荐选择振弦式的渗压计，目前国内外中小型工程中应用最广的是振弦式传感器。差阻式的已经淘汰了，只有一些更新改造项目可能会遇到历史遗留的差阻式传感器；光纤光栅的熔接光纤比较麻烦、解调仪价格较高、另外测量精度也低；4~20mA和电压输出的受电缆长度影响较大，RS485输出的内含电路板及元器件，寿命不长，尤其不适合埋设安装法的渗压测量。

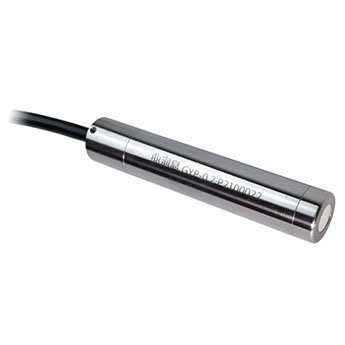

相较于这几种，振弦式渗压计具有高性能、高精度、高稳定性、抗干扰能力强、受电参数影响小、零点飘移小、受温度影响小、自带温度补偿、性能稳定可靠、耐震动和寿命长等优点。但振弦式传感器必须用专用的振弦采集仪测量，若用户想对接自己的标准电量采集仪或PLC设备等，也可以选择润息硅压式水位计，输出RS485数字信号，遵循标准MODBUS-RTU协议，可直接读取水位毫米值。但前提是使用测压管安装法，即使损坏也能取出更换。

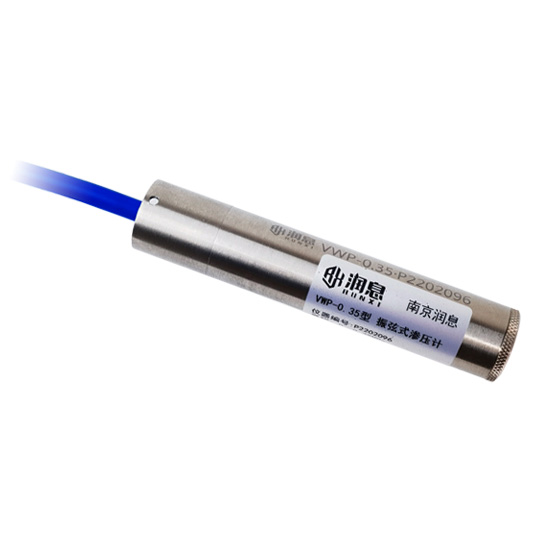

其次，要选择合适量程的渗压计。润息的VWP系列渗压计，量程0~3.5MPa可选，并不是量程越大越好，相反量程越小精度越高，因此在选择渗压计量程时，应按设计要求或安装位置实际可能的最大压力选择。比如测压管内安装，选择压力水位接近测压管深度的量程即可。VWP系列型号对应的水位量程计算方法如下：如VWP-0.35，表示0.35MPa，等于350kPa，350/10=35米水位。
