水工大坝常见坝型简介

1.重力坝

重力坝是由砼或浆砌石修筑的大体积档水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。主要依靠坝体自重来维持稳定的坝。

重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。

在水压力及其他外荷载作用下，主要依靠坝体自重来维持稳定的坝。重力坝的断面基本呈三角形，筑坝材料为混凝土或浆砌石。据统计,在各国修建的大坝中,重力坝在各种坝型中往往占有较大的比重。在中国的坝工建设中,混凝土重力坝也占有较大的比重,在20座高100m以上的高坝中，混凝土重力坝就有10座。

2.拱坝

拱坝是一种建筑在峡谷中的拦水坝，做成水平拱形，凸边面向上游，两端紧贴着峡谷壁。是指一种在平面上向上游弯曲，呈曲线形、能把一部分水平荷载传给两岸的挡水建筑，是一个空间壳体结构。

拱坝是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传给河谷两岸的基岩。与重力坝相比，在水压力作用下坝体的稳定不需要依靠本身的重量来维持，主要是利用拱端基岩的反作用来支承。拱圈截面上主要承受轴向反力，可充分利用筑坝材料的强度。因此，是一种经济性和安全性都很好的坝型。

平面上呈拱形并在结构上起拱的作用的坝。拱坝的水平剖面由曲线形拱构成，两端支承在两岸基岩上。竖直剖面呈悬臂梁形式，底部座落在河床或两岸基岩上。拱坝一般依靠拱的作用，即利用两端拱座的反力，同时还依靠自重维持坝体的稳定。拱坝的结构作用可视为两个系统，即水平拱和竖直梁系统。

水荷载及温度荷载等由此二系统共同承担。当河谷宽高比较小时，荷载大部分由水平拱系统承担；当河谷宽高比较大时，荷载大部分由梁承担。拱坝比之重力坝可较充分地利用坝体的强度。其体积一般较重力坝为小。其超载能力常比其他坝型为高。拱坝主要的缺点是对坝址河谷形状及地基要求较高。

拱坝的基础处理要慎重对待。务必查明地质条件的薄弱环节。在工程措施上要不惜代价彻底解决。不能轻率处理。对水文、试验等工作应按规程规范办理，这样才能提高设计精度，不然将造成工程失事的遗留病害。所以应保证在安全的前提下求经济合理。

拱坝坝址地质条件，一般是上部岩石比下部差，左右岸岸坡均有软弱夹层。为了使拱坝传给基岩的推力分散，易于保持稳定，中小型拱坝工程，扩大其拱端尺寸，即将坝布置为变截面圆拱成大头拱坝是有效的。但相对于重力坝，拱坝对坝址岩石基础的要求相对重力坝要少一些。

3.土石坝

土石坝泛指由当地土料、石料或混合料，经过抛填、辗压等方法堆筑成的挡水坝。当坝体材料以土和砂砾为主时，称土坝、以石渣、卵石、爆破石料为主时，称堆石坝；当两类当地材料均占相当比例时，称土石混合坝。土石坝是历史最为悠久的一种坝型。

近代的土石坝筑坝技术自20世纪50年以后得到发展，并促成了一批高坝的建设。目前，土石坝是世界大坝工程建设中应用最为广泛和发展最快的一种坝型。

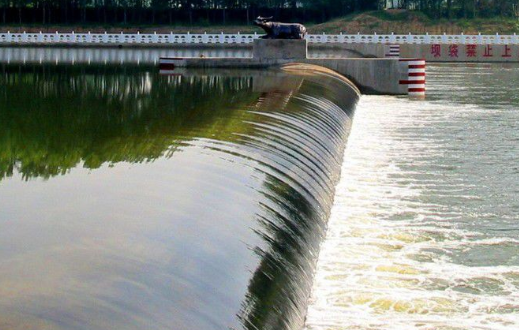

4.橡胶坝

橡胶坝，又称橡胶水闸，是用高强度合成纤维织物做受力骨架，内外涂敷橡胶作保护层，加工成胶布，再将其锚固于底板上成封闭状的坝袋，通过充排管路用水（气）将其充胀形成的袋式挡水坝。坝顶可以溢流，并可根据需要调节坝高，控制上游水位，以发挥灌溉、发电、航运、防洪、挡潮等效益。

橡胶坝主要由土建部分、坝袋及锚固件、充排水（气）设施 及控制系统等部分组成。橡胶坝运行时要严格按照规定的方案和操作规程进行，要注意坝袋内的充水（气） 压力不能超过设计压力，以免坝袋爆破。橡胶坝虽然很少维修，不像常规钢闸门那样需要定期涂刷油漆防锈，但也要定期检查，尤其是在洪水过后，要检查是否有漂浮物对坝袋造成刺伤，以及坝体振动、坝袋与底板磨损、河卵石摩擦撞击坝袋等造成的损害。橡胶坝袋容易受到尖利和有头角物体的损坏，故应划出橡胶坝工程的管理范围和安全区域。

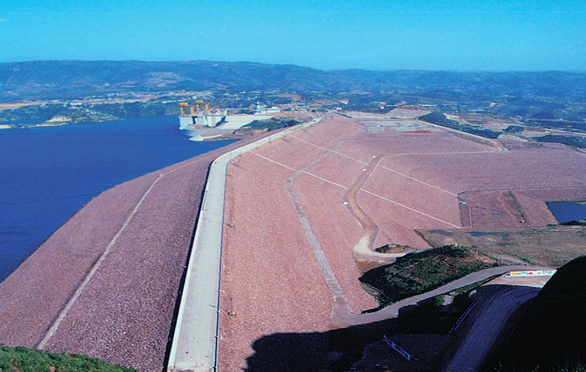

5.堆石坝

堆石坝的主体是用石料填筑，配以防渗体建成的坝。它是土石坝的一种。这种坝的优点是可充分利用当地天然材料，能适应不同的地质条件，施工方法比较简便，抗震性能好等。其不足是一般需在坝外设置施工导流和泄洪建筑物。
